CAROBA®BALANCER AUSWUCHTMASCHINEN UND AUSWUCHTTECHNIK

EIN NEUES LEVEL IM AUSWUCHTEN

Die Auswuchtaufgaben unserer Anwender sind sehr vielfältig. Ob stündlich wechselnde Werkstücktypen (z.B. Wellen) oder in hoher Stückzahl immer die gleichen Produkte (z.B. Elektromotoren) gewuchtet werden, ob Universal-Auswuchtmaschine oder kundenspezifische und automatisierte Maschine: Höchste Genauigkeit und einfache Anwendung der Auswuchttechnik sind in diesen Zeiten ständig steigender Drehzahlen von höchster Wichtigkeit.

Aus den Erfahrungen der Edmayr PMB Lohnwuchtung und unzähligen Anwenderberichten zu unseren UMS Unwuchtmesssystemen haben wir aus unserem Modulsystem fertig konfigurierte Anlagen zusammengestellt, mit denen Sie nahezu alle Aufgaben rund um die Unwucht lösen. Wir setzen die meisten dieser Auswuchtmaschinen selbst ein und wuchten darauf bis hin zu Restunwuchten besser als 0,001 gmm.

Unser After Sales Service sichert mit Serviceverträgen für Hardwarewartung, Softwareupdates sowie einer reibungslosen Versorgung mit Verschleißteilen auch nach Jahren des Betriebs Ihrer Auswuchtmaschine die Wettbewerbsfähigkeit und Produktionssicherheit.

Mit Edmayr PMB Auswuchtsystemen einfach besser auswuchten.





IHRE VORTEILE:

  • BESTE AUSWUCHTGÜTEN UND GERINGSTE RESTUNWUCHTEN
  • INTUITIVE UND KOMFORTABLE BEDIENUNG ÜBER PC MIT GROSSEM MONITOR
  • WIRTSCHAFTLICH DURCH KURZE TAKTZEITEN
  • SCHNELL UMRÜSTBAR AUF NEUE AUFGABENSTELLUNGEN UND WERKSTÜCKE
  • AUTOMATISIERUNGSGRADE VON MANUELL BIS VOLLAUTOMATISCH
  • BREITES ANWENDUNGSSPEKTRUM (VON MIKROTURBINEN BIS HIN ZU GROSSEN ELEKTROMOTOREN)
  • MODULAR ANPASSBAR AN IHRE INDIVIDUELLEN AUFGABENSTELLUNGEN

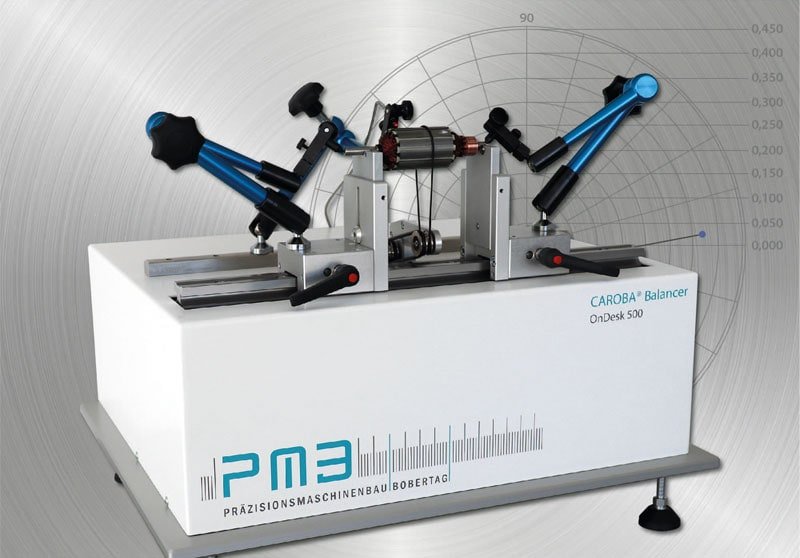

AUSWUCHTMASCHINE CAROBA® BALANCER ONDESK 500

Caroba Balancer One Desk

DIE VORTEILE DES BALANCER ONDESK 500

  • KOMPAKT UND PLATZSPAREND
  • UNIVERSELL UND SCHNELL FÜR UNTERSCHIEDLICHE WERKSTÜCKE UMRÜSTBAR
  • LAGERBÖCKE FÜR WELLEN, ELEKTROLÄUFER....
  • WUCHTPLATTFORM FÜR BAUGRUPPEN, SPINDELN...
  • VERSCHIEDENE ANTRIEBSVARIANTEN (INTEGRIERTER BANDANTRIEB, POSITIONIERANTRIEB, LUFTANTRIEB ETC.)
  • ENTNEHMBARES UNWUCHTMESSSYSTEM FÜR EXTERNE NUTZUNG
  • ZUKUNFTSSICHER DURCH HARD- UND SOFTWAREUPDATES

DAS KOMPAKTE UND FLEXIBLE UNIVERSAL-AUSWUCHTSYSTEM

Der CAROBA®Balancer OnDesk 500 wurde für alle Anwender entwickelt, die in Labor und Produktion Platz sparen wollen und dabei hochpräzise Auswuchttechnik einsetzen möchten.Der Balancer OnDesk 500 ist als Auftischversion der kleine Bruder unseres Balancer Universal 500 und eine vollwertige Auswuchtmaschine für Labor, Prototypenbau und Serienwuchtung. Die Rüstvarianten und verschiedenen Aufnahmen für Werkstücke sind mit dem Universal 500 kompatibel. Die Auswuchtmaschine OnDesk 500 kann aufgrund ihres geringen Gewichts und der kompakten Ausführung bei Bedarf aus dem Regal entnommen, auf eine Arbeitsplatte gestellt und auf dieser betrieben werden.Unser CAROBA® UMS COMPACT Unwuchtmesssystem ist entnehmbar am Wuchtstand integriert und wird mit einem handelsüblichen PC oder Laptop verbunden. Sie nutzen das System komfortabel mit Tastatur, Maus und großem Monitor. Bei Bedarf entnehmen Sie das Unwuchtmesssystem UMS COMPACT und haben damit ein mobiles System für Messungen vor Ort, z.B. für den Einsatz im Service.

Das Basissystem der Auswuchtmaschine CAROBA® Balancer OnDesk 500

Die Grundausführung des OnDesk 500 ist in ihrem kompakten Gehäuse auf einer Grundplatte mit 4 verstellbaren Standfüßen bis zu der Schnittstelle zu Ihren Werkstücken komplett.Für den Antrieb Ihrer Werkstücke ist ein leistungsstarker Rundriemenantrieb samt Antriebsarm integriert (auf Wunsch inkl. Positionierung des Werkstücks, auch als „Eindrehen“ bekannt). Zur Befestigung der optionalen Rüstvarianten befinden sich 2 verschiebbare und entnehmbare Klemmböcke auf der frei gelagerten Schwingschiene. Für die Aufnahme von Zubehör (Trigger, Anschläge…) steht hinter der Schwingschiene eine Montageleiste bereit.

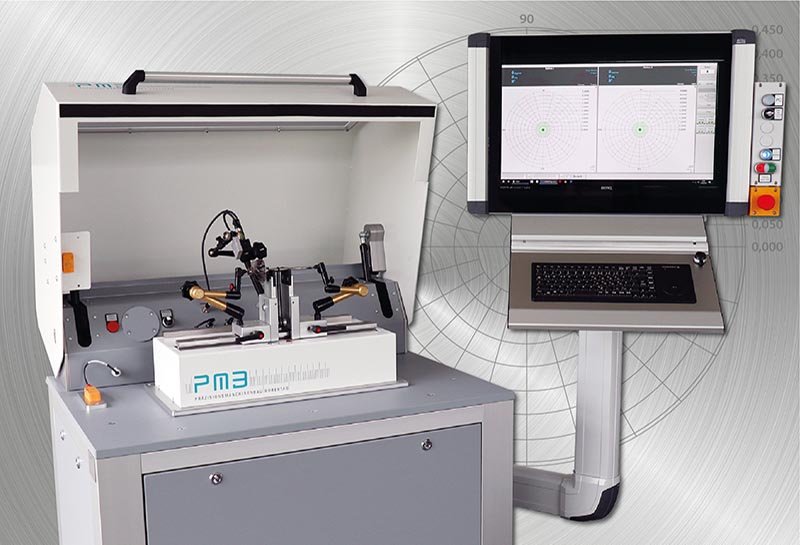

AUSWUCHTMASCHINE CAROBA® BALANCER UNIVERSAL 500

Caroba Balancer Universal500

DIE VORTEILE DES BALANCER UNIVERSAL 500

  • BEDIENERSICHERHEIT DURCH EINE STABILE SCHUTZHAUBE MIT MAGNETZUHALTUNG
  • AUTOMATISIERBAR FÜR DIE SERIENPRODUKTION
  • UNIVERSELL UND SCHNELL FÜR UNTERSCHIEDLICHE WERKSTÜCKE UMRÜSTBAR
  • KOMFORTABLES BEDIENTERMINAL
  • LAGERBÖCKE FÜR WELLEN, ELEKTROLÄUFER..
  • WUCHTPLATTFORM FÜR BAUGRUPPEN, SPINDELN..
  • VERSCHIEDENE ANTRIEBSVARIANTEN ERHÄLTLICH (BANDABTRIEB, POSITIONIERANTRIEB, LUFTANTRIEB ETC.)
  • UNWUCHTMESSSYSTEM UND SCHALTSCHRANK IM UNTERBAU INTEGRIERT
  • ZUKUNFTSSICHER DURCH HARD- UND SOFTWAREUPDATES

DAS UNIVERSAL-AUSWUCHTSYSTEM FÜR HOHE GENAUIGKEITEN

Bauteile für hohe Drehzahlen profitieren besonders von präzisen Wuchtungen, auch die Auswuchtdrehzahl liegt meist im höheren Bereich. Unser CAROBA® Balancer Universal 500 erweitert den Anwendungsbereich daher auf das Auswuchten schneller laufender Werkstücke im Produktionsbereich. Eine komfortabel bedienbare Haube schützt den Bediener. Die Magnetzuhaltung erlaubt ein Öffnen erst dann, wenn dies sicher möglich ist. Das Unwuchtmesssystem CAROBA® UMS, der Unterbau ist gleichzeitig ein integrierter Schaltschrank für Antriebskomponenten, Pneumatik und Steuerung. Lösungen für eine Automatisierung unterstützen dabei das Auswuchten hoher Stückzahlen in der Serienproduktion. Die verschiedenen Rüstvarianten für unterschiedliche Werkstücke sind mit der Auftischversion, dem OnDesk 500, voll kompatibel. Die Bedienung des Auswuchtsystems und die Auswertung der Messdaten erledigen Sie wahlweise über ein komfortables Bedienterminal mit Bildschirm und Tastatur oder einem Laptop. Beide Varianten sind auf einem robusten Schwenkarm montiert.

Das Basissystem der Auswuchtmaschine CAROBA® Balancer Universal 500

Die Grundausführung des Universal 500 besteht aus einem stabilen Unterbau mit integriertem Schaltschrank, Schutzhaube mit Magnetzuhaltung und 4 verstellbaren Standfüßen (auf Wunsch mit feststellbaren Rollen oder Heberollen).

Für den Antrieb Ihrer Werkstücke ist ein leistungsstarker Rundriemenantrieb samt Antriebsarm integriert (auf Wunsch inkl. Positionierung des Werkstücks, auch als „Eindrehen“ bekannt). Zur Befestigung der optionalen Rüstvarianten befinden sich 2 verschiebbare und entnehmbare Klemmböcke auf der frei gelagerten Schwingschiene. Für die Aufnahme von Zubehör (Trigger, Anschläge…) steht hinter der Schwingschiene eine Montageleiste bereit.

Die Bedienung des Auswuchtsystems und die Auswertung der Messdaten erledigen Sie wahlweise über ein komfortables Bedienterminal mit Bildschirm und Tastatur oder einen Laptop. Beide Varianten sind auf einem robusten Schwenkarm montiert.

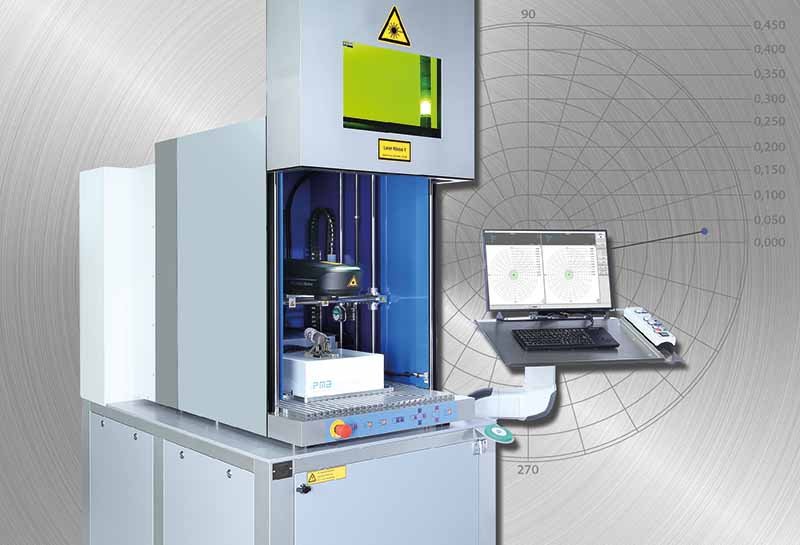

AUSWUCHTMASCHINE CAROBA® BALANCER LASER

Caroba Balancer Laser

DIE VORTEILE DES BALANCER LASER

  • HOHE PRÄZISION DER UNWUCHTMESSUNG
  • HOCHPRÄZISE, SKALIERBARE MASSEKORREKTUR DURCH LASERABTRAG
  • BESTE REPRODUZIERBARE RESTUNWUCHTEN
  • OPTIMAL FÜR DIE SERIENPRODUKTION EINSETZBAR
  • PRODUKTSCHONENDER, SPANLOSER MATERIALABTRAG
  • PERFEKT GEEIGNET FÜR SEHR KLEINE UND EMPFINDLICHE BAUTEILE
  • AUTOMATISCHER WUCHTVORGANG
  • EINFACH UND SCHNELL ZWISCHEN VERSCHIEDENEN WERKSTÜCKEN UMRÜSTBAR

PROZESSSICHER KRAFTFREI UND OHNE SPÄNE AUSWUCHTEN

Anwendungsgebiet

Viele rotierenden Bauteile wie Läufer von Elektromotoren, Kleinlüfter, Mikroturbinen und Dentalturbinen werden im Betrieb bei Drehzahlen bis zu 500.000 U/min hoch beansprucht. Eine zuverlässig gute Wuchtung auch bei kleinsten erlaubten Restunwuchtungen ist hier besonders wichtig. Gerade für das Auswuchten von Rotoren oder Baugruppen mit montierten Lagern sind neben der hohen Wuchtgenauigkeit und Prozesssicherheit 2 Punkte immer wichtiger geworden:

  • Kraftfreiheit: Die Lager und das Bauteil sind möglichst schonend zu wuchten.
  • Spanfreiheit: Es darf keinesfalls ein Span in die Lager oder Elektronik bereits montierter Platinen kommen.

PMB löst diese Anforderungen mit der Auswuchtmaschine CAROBA® Balancer Laser, die als Standardprodukt mit individuell angepassten Einbauten zur Verfügung steht.

Vorteile des Auswuchtens mittels Laser

Mit dem Laser steht uns für die abtragende (subtraktive) Massekorrektur ein Werkzeug zur Verfügung, das mit unserer hochgenauen Vermessung mithalten kann.

Automation und Bedienung

Der Balancer Laser wuchtet vollautomatisch aus und wird über einen Touch-Monitor, Tastatur und Quick-Buttons bedient. Nach Einlegen des Bauteiles in die Maschine startet der Bediener an einem Sensortaster den Prozess, die Automatiktür schließt sich. Die Unwuchtmessung und der eigentliche Materialabtrag mittels Laser laufen vollautomatisch ab. Die intuitive, einfache Bedienbarkeit und der schnelle Auswuchtvorgang machen die Auswuchtmaschine sehr wirtschaftlich.
Die Umrüstung auf andere Bauteile wird durch Justage von Einstellungen oder den Wechsel von Lagermodulen erledigt, bei größeren Umrüstungen wird der Wuchtkern gewechselt. Die Anlage bleibt damit auch bei Änderungen Ihres Produktionsprogramms oder Weiterentwicklung Ihrer Produkte zukunftssicher.
Die gesamte Anlage kommt nahezu ohne Wartung aus. Wo regelmäßige Wartung anfällt, z.B. bei Austausch und Kontrolle der Filter der Laserstaubabsaugung, kann diese auf Schienen aus der Maschine gezogen werden.

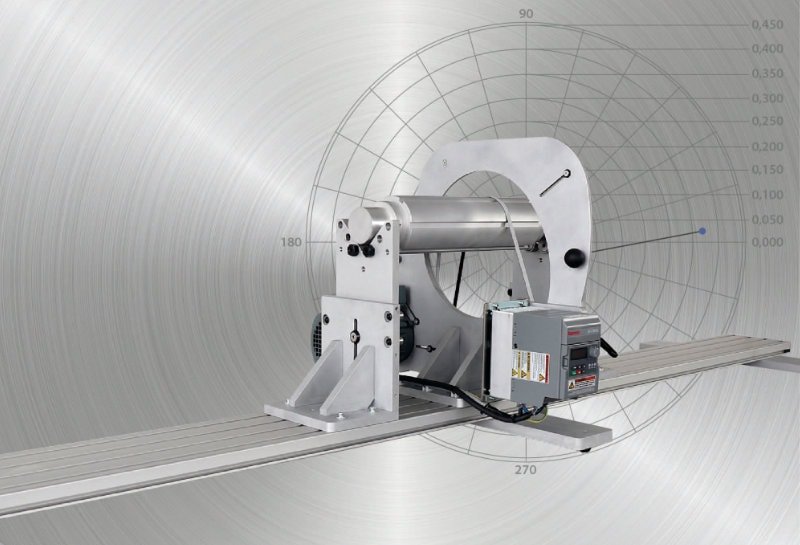

AUSWUCHTMASCHINE CAROBA® BALANCER LONGSHAFTS

Caroba Balancer Longshafts

DIE VORTEILE DES BALANCER LONGSHAFTS

  • KOMPAKT UND PLATZSPAREND
  • EINFACHE BEDIENUNG
  • UNIVERSELL UND SCHNELL FÜR UNTERSCHIEDLICHE WELLEN UMRÜSTBAR
  • HOHE PRÄZISION UND GERINGE RESTUNWUCHT
  • FLEXIBLES UNWUCHTMESSSYSTEM FÜR DEN MOBILEN EINSATZ ENTNEHMBAR
  • ZUKUNFTSSICHER DURCH HARD- UND SOFTWAREUPDATES



DIE PLATZSPARENDE UND KOMPAKTE LÖSUNG FÜR DAS PRÄZISE AUSWUCHTEN LANGER WELLEN

Anwendungsgebiet und Vorteile

Das Auswuchten langer Wellen ist oft verbunden mit einer starren, fest aufgestellten Auswuchtmaschine, die viel Platz in der Fertigung beansprucht. Mit der Entwicklung des CAROBA© Balancer LongShafts gibt es für die meisten Wellen nun eine bessere Lösung. Nach dem Leitsatz „so viel wie nötig und so wenig wie möglich“ erfüllt er die Ansprüche nach geringem Platzbedarf und hoher Flexibilität. Genau wie unseren OnDesk 500 entnehmen Sie den Balancer LongShafts bei Bedarf aus dem Lagerregal, stellen ihn auf eine  Arbeitsplatte und wuchten darauf Ihre Wellen aus.

In der Standardausführung wuchten Sie Wellen bis 2.000 mm Länge, 300 mm Durchmesser und einem Stückgewicht bis 35 kg präzise aus. Optional erhalten Sie die Auswuchtmaschine auch für Wellen größerer Länge. Angetrieben werden Ihre Werkstücke über einen zuverlässigen und stabilen Bandantrieb mit stufenlos regelbarem Asynchronmotor.

Bedienung

Die einfache Bedienbarkeit des Auswuchtsystems und die hohe Präzision machen den LongShafts optimal geeignet für das manuelle Auswuchten von Einzelteilen bis Serien. Dank des USB Anschlusses bedienen sie das mitgelieferte UMS Messsystem und die Auswuchtsoftware komfortabel mit einem handelsüblichen PC oder Laptop an Tastatur, Maus und Bildschirm.

Messsystem

Sie erhalten den Balancer LongShafts serienmäßig in Kombination mit unserem bewährten und präzisen Unwuchtmesssystem CAROBA® UMS Compact. Die Vorteile des UMS Compact liegen in seiner kompakten Bauform und seiner Flexibilität – und dem niedrigen Preis. Trennen Sie das System von der Auswuchtmaschine, haben Sie ein mobiles Unwuchtmesssystem für Analysen vor Ort im Bereich Betriebsauswuchten, im Service, der Qualitätskontrolle oder im Labor.

Selbstverständlich ist der CAROBA® Balancer LongShafts auch voll kompatibel mit unseren Unwuchtmesssystemen UMS Pro und Pro-i. Kontaktieren Sie uns einfach und wir klären gemeinsam die optimale Konfiguration Ihrer Auswuchtmaschine!

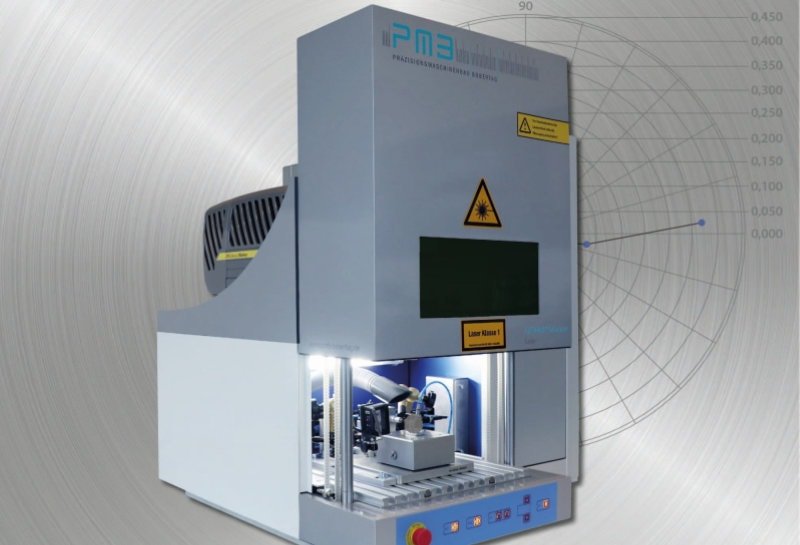

AUSWUCHTMASCHINE CAROBA® BALANCER LASER DENTAL

Caroba Balancer Laser Dental

DIE VORTEILE DES BALANCER LASER DENTAL

  • HOHE PRÄZISION DER UNWUCHTMESSUNG
  • HOCHPRÄZISE, SKALIERBARE MASSEKORREKTUR DURCH LASERABTRAG
  • BESTE REPRODUZIERBARE RESTUNWUCHTEN
  • OPTIMAL FÜR DIE SERIENPRODUKTION EINSETZBAR
  • PRODUKTSCHONENDER, SPANFREIER MATERIALABTRAG
  • PERFEKT GEEIGNET FÜR SEHR KLEINE UND EMPFINDLICHE BAUTEILE
  • AUSWUCHTEN AUCH FÜR DREHZAHLBEREICHE ÜBER 500.000 U/MIN
  • AUTOMATISCHER WUCHTVORGANG
  • EINFACH UND SCHNELL ZWISCHEN VERSCHIEDENEN TURBINENTYPEN UMRÜSTBAR



UNSER HOCHPRÄZISES AUSWUCHTSYSTEM MIT LASERABTRAG

Die Auswuchtmaschine mit Laserabtrag für höchste Genauigkeiten verringert die Vibration von Dentalturbinen entscheidend und halbiert damit die Geräuschentwicklung im Betrieb.

Anwendungsgebiet

Dentalturbinen sind besonders klein und hoch beansprucht. Im praktischen Betrieb in Handstücken bei Zahnärzten erreichen sie Drehzahlen über 500.000 U/min. Bei diesen Drehzahlen erzeugen schon kleinste Unwuchten große negative Wirkungen. Die Lebensdauer des Equipments sinkt, den behandelnden Arzt stören die Vibrationen und den Patienten belasten die unangenehmen Geräusche, die der Bohrer produziert. Speziell für das hochpräzise Auswuchten unterschiedlichster Dentalturbinen und Mikroturbinen haben wir den CAROBA® Balancer Laser Dental entwickelt. Mit diesem Auswuchtsystem minimieren Sie die entstehenden Vibrationen, verbessern die Lebensdauer und senken den Geräuschpegel.

Vorteile des Auswuchtens mittels Laser

Der Materialabtrag durch den Laser erfolgt in frei definierbaren Formen. Als Rechteck, Kreis oder Ellipse, um nur einige zu nennen. Der Materialabtrag ist mit unserem System bis in den Mikrogrammbereich genau und ist besonders materialschonend. Es entstehen keinerlei Späne, welche die Lagerungen der Dentalturbinen beschädigen können. Durch den Abtrag entstandener Materialstaub wird über eine Absaugung während des Laservorganges aus dem Arbeitsraum ausgetragen und gefiltert. Bei einem Masseabtrag mittels Laserstrahl wirken übrigens keinerlei mechanische Kräfte auf das Produkt, die Lager bleiben unbelastet.

Automation und Bedienung

Die Reproduzierbarkeit der Auswuchtergebnisse macht den Balancer Laser Dental perfekt geeignet für das Serienauswuchten von Dentalturbinen. Das System arbeitet automatisiert. Nach Einlegen der Dentalturbine in den entsprechend Wuchtkern schließt die automatische Tür, die Unwuchtmessung und der eigentliche Materialabtrag mittels Laser laufen vollautomatisch ab. Die intuitive, einfache Bedienbarkeit und der schnelle Auswuchtvorgang machen die Auswuchtmaschine sehr wirtschaftlich. Für die Vollautomatisierung rüsten wir den Balancer Laser mit einer automatischen Bestückung aus. Der Wechsel von einem zum anderen Turbinentyp erfolgt durch Austausch des Wuchtkerns. So ist der Kunde optimal für zukünftige Aufgabenstellungen gerüstet, er kann flexibel schrittweise erweitern.

Unser Unwuchtmesssystem CAROBA UMS PRO-i ist integriert. Die Bedienung des Systems und der Auswuchtsoftware erledigen Sie komfortabel mit Tastatur, Maus und großem Bildschirm.

IHRE ANFRAGE ZU OPTIONEN - ZUBEHÖR - TECHNISCHE DATEN

Um Ihre Anfrage schnell und umfassend bearbeiten zu können, kontaktieren sie uns:

Schreiben Sie uns eine E-Mail an: office(ät)edmayr.at  oder kontaktieren Sie uns per Telefon unter +43 7667 6840

Ihr Ansprechpartner: Manfred Edmayr
