Welle-Nabe-Verbindungen

Konus-Spannelemente

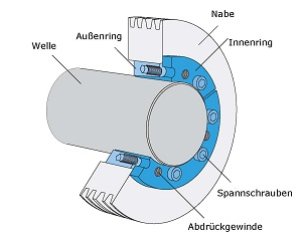

Spannsätze sind Innenspannverbindungen zur spielfreien Befestigung von Naben auf Wellen. Die Drehmomentübertragung erzeugen Kegelflächen, die mittels Spannschrauben aufeinandergezogen werden.

Eigenschaften:

  • zentrieren die Nabe zur Welle, spielfreie Verbindung
  • keine Paßfeder, daher keine Kerbwirkung und kein Passungsrost
  • geringste Gesamtkosten (keine Paßfedernut an Welle und Nabe)

Optional ROSTFREI:

  • korrosionsgeschützte Ausführung
  • chemisch vernickelt oder Edelstahlausführung

Schrumpfscheiben

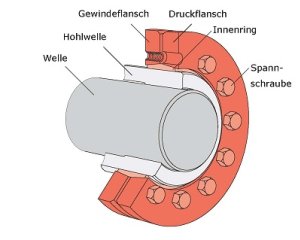

Schrumpfscheiben sind Außenspannverbindungen zur spielfreien Befestigung von Hohlwellen oder Naben auf Wellen.


Eigenschaften:

  • zentrieren die Nabe zur Welle, spielfreie Verbindung
  • keine Paßfeder, daher keine Kerbwirkung und kein Passungsrost
  • keine axiale Verschiebung beim Spannen

Optional ROSTFREI:

  • korrosionsgeschützte Ausführung
  • chemisch vernickelt oder Edelstahlausführung

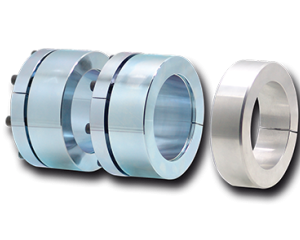

Spannsysteme für Torquemotoren

Mit den Spannsystemen für Torquemotoren können sowohl Komplett-
Torquemotoren als auch Einbau- Torquemotoren reibschlüssig mit Maschinenwellen verbunden werden.





Optional ROSTFREI :

  • korrosionsgeschützte Ausführung
  • chemisch vernickelt oder Edelstahlausführung

Spannscheiben

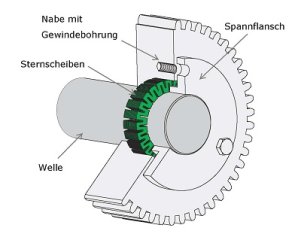

Die Spannscheibe ist ein flachkegeliger Ring aus gehärtetem Federstahl.
Eine aufzubringende axiale Betätigungskraft wird über die Sternscheibe in eine vielfach höhere Radialkraft übersetzt.

Eigenschaften:

  • für häufiges Spannen und Lösen
  • axial kurze Baubreite
  • keine Paßfeder, daher keine Kerbwirkung und kein Passungsrost
  • geringste Gesamtkosten (keine Paßfedernut an Welle und Nabe)

Optional ROSTFREI:

  • korrosionsgeschützte Ausführung
  • chemisch vernickelt oder Edelstahlausführung

Sternfedern

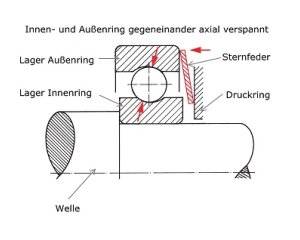

Sternfedern für axiale Anfederung. Eine wichtige Hilfe für bessere Lagerungen. Bevorzugt finden Sie Anwendung als Andrückfedern zum Spielausgleich und zur Geräuschminderung an Kugellagern. Die Federkräfte entsprechen den für die jeweilige Kugellagergröße optimalen Werten.




Optional ROSTFREI:

  • korrosionsgeschützte Ausführung
  • chemisch vernickelt oder Edelstahlausführung

Vorteile Reibschlüssige Welle - Nabe- Verbindungen

Spielfreie Verbindungen

Keine Kerbwirkung im Unterschied zu Passfederverbindungen

Ideal für Reversierbetrieb

Gleichzeitige Übertragung von Drehmoment und Axialkraft



Einfache Ausrichtung von Nabe zur Welle

Kostenersparnis durch einfache Wellengeometrie

Keine Passungsrost

Verbindungen nach langem Betrieb lösbar
